Фанкойлы
Эффективные устройства для охлаждения и обогрева помещений с использованием воды в качестве теплоносителя. Широко применяются в офисах, гостиницах, торговых центрах и других зданиях.
- ЭнергоэффективностьНизкое энергопотребление по сравнению с традиционными системами.
- Гибкость управленияВозможность централизованного и индивидуального регулирования микроклимата.
- Низкий уровень шумаСовременные модели подходят для помещений с повышенными требованиями к акустическому комфорту.
- Простота интеграцииЛегко встраиваются в существующие системы водоснабжения и отопления.
Основные сведения
Принцип работы и устройство

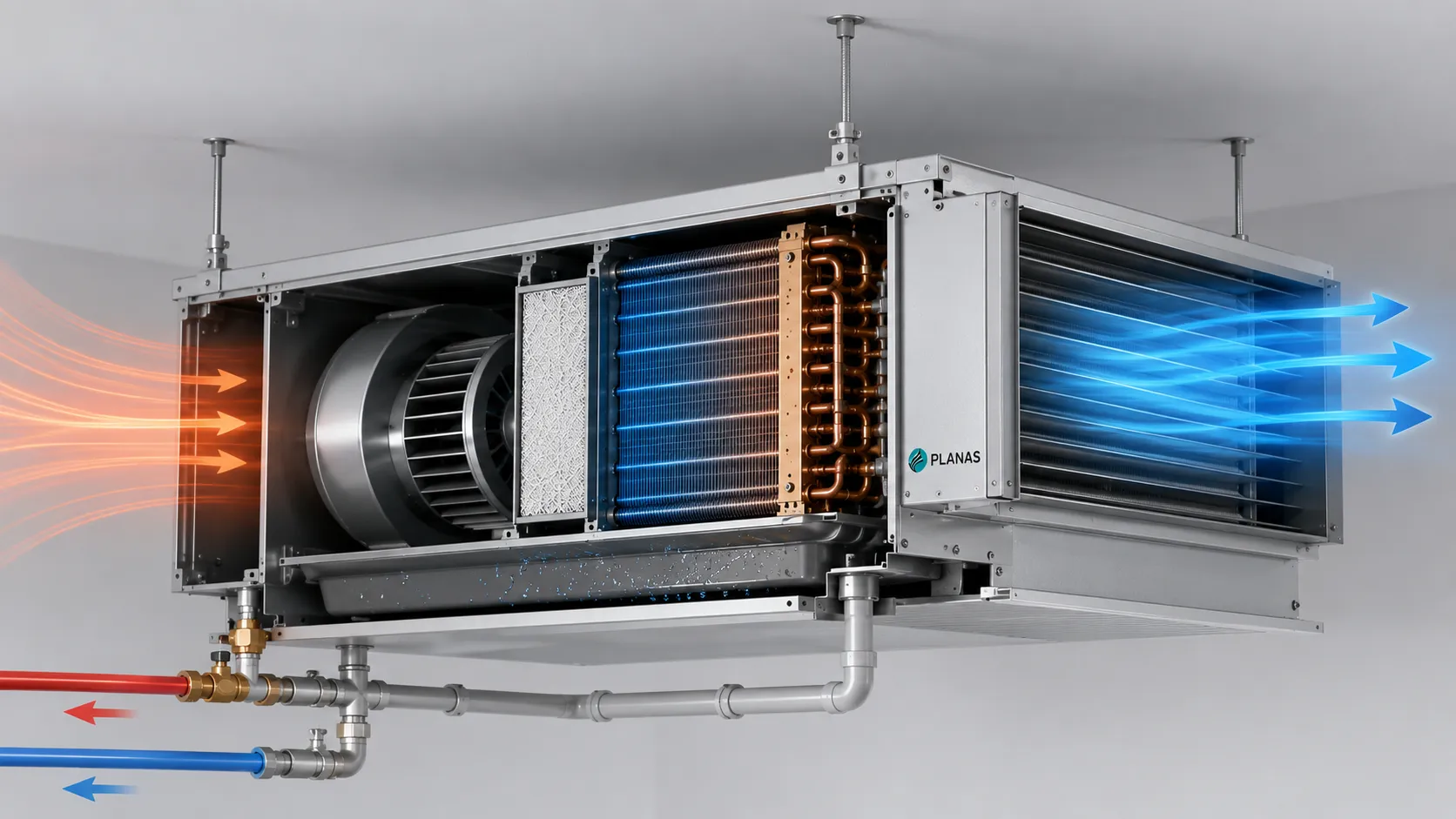

Фанкойл (Fan Coil Unit, FCU) – устройство для охлаждения или обогрева воздуха в помещении. Работает за счет циркуляции холодной или горячей воды через теплообменник, через который вентилятор прогоняет воздух. В результате воздух приобретает заданную температуру.
Основные узлы: корпус, медно-алюминиевый теплообменник, вентиляторный узел, фильтр, дренажный поддон, система отвода конденсата, электродвигатель, система управления и регулирующие клапаны. При работе на охлаждение образуется конденсат, который собирается и отводится через дренаж.
Фанкойлы классифицируются по количеству теплообменников: двухтрубные (один теплообменник, работа в одном режиме) и четырехтрубные (два теплообменника, возможность одновременного охлаждения и обогрева разных зон). Также различаются по способу установки: настенные, кассетные, канальные, напольно-потолочные.

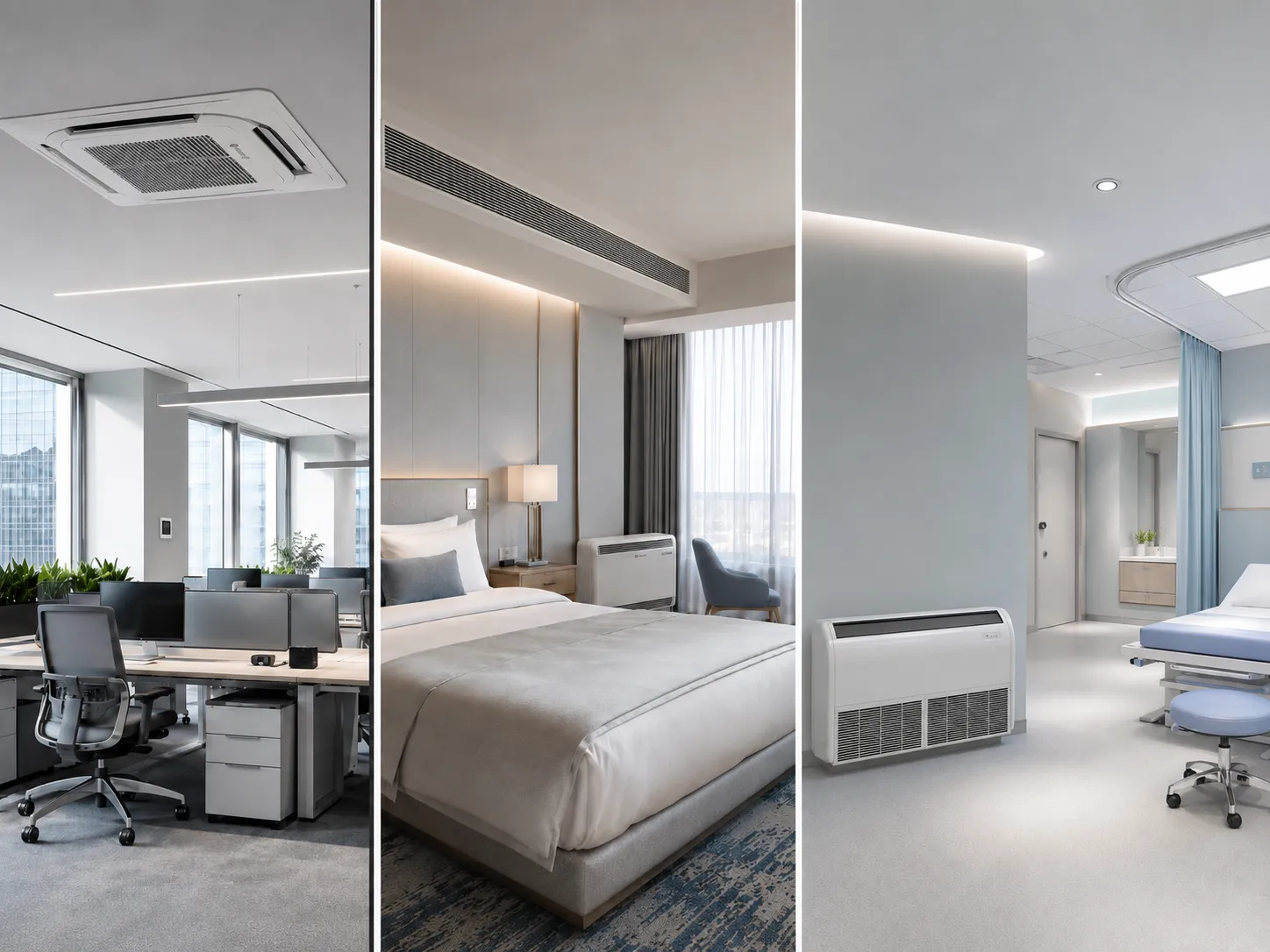

Области применения
Где используются фанкойлы
Фанкойлы широко применяются в коммерческих и общественных зданиях благодаря энергоэффективности, гибкости и возможности централизованного управления.
- 01ОфисыОбеспечение комфортного микроклимата в рабочих зонах различной площади.
- 02ГостиницыИндивидуальное регулирование температуры в номерах и общих помещениях.
- 03Торговые центрыЭффективное охлаждение и обогрев крупных торговых площадей.
- 04Медицинские учрежденияПоддержание чистоты воздуха и стабильной температуры.
- 05Образовательные учрежденияСоздание благоприятных условий для учебы и работы.
- 06Жилые комплексыСистемы центрального кондиционирования в многоквартирных домах.
- 07Промышленные объектыОхлаждение производственных помещений и складских зон.
Типы и конфигурации
Виды фанкойлов
В зависимости от способа установки и количества теплообменников фанкойлы делятся на несколько типов.
Настенные
Крепятся на стену, внешне напоминают внутренние блоки сплит-систем. Подходят для небольших офисов, гостиничных номеров и жилых помещений.
Кассетные
Монтируются в подвесной потолок, распределяют воздух в нескольких направлениях. Бывают одно- и четырехпоточными. Используются в административных зданиях, магазинах, ресторанах.
Канальные
Размещаются за подвесным потолком и работают с системой воздуховодов. Практически незаметны в интерьере, могут обслуживать несколько помещений. Один из самых популярных видов.
Напольные и потолочные
Универсальные модели, которые можно крепить к полу или под потолком. Удобны, когда невозможно установить кассетные или канальные модели.
Двухтрубный
Оснащен одним теплообменником. Работает в одном режиме – охлаждение или обогрев. Для смены режима требуется переключение в системе трубопровода.
Четырехтрубный
Имеет два теплообменника. Позволяет одновременно охлаждать одни зоны и обогревать другие. Обеспечивает независимое регулирование температуры в межсезонье.
Как это работает
Принцип работы фанкойла
Процесс охлаждения или нагрева воздуха состоит из нескольких последовательных этапов.
01
Подача теплоносителя
Вода нужной температуры поступает в теплообменник.
02
Забор воздуха
Встроенный вентилятор забирает воздух из помещения.
03
Теплообмен
Воздух проходит через теплообменник и изменяет свою температуру.
04
Возврат воздуха
Охлажденный или нагретый воздух возвращается обратно в помещение.
05
Отвод конденсата
При работе на охлаждение образующийся конденсат собирается в поддон и удаляется через дренажную систему.
Преимущества
Почему выбирают фанкойлы
Фанкойлы обладают рядом преимуществ, делающих их популярным решением для систем кондиционирования.
01
Энергоэффективность
Снижение затрат на электроэнергию по сравнению с традиционными системами.
02
Гибкость зонирования
Возможность создания отдельных климатических зон с разными температурными режимами.
03
Централизованное управление
Удобное управление микроклиматом всего здания из единого центра.
04
Низкий уровень шума
Современные модели работают тихо, не нарушая акустический комфорт.
05
Простота интеграции
Легко встраиваются в существующие системы отопления и холодоснабжения.
06
Компактность
Многие модели скрыты в потолке или стенах, не занимая полезную площадь.
Рекомендации по выбору
Как подобрать фанкойл
Для правильного подбора фанкойла необходимо учитывать несколько ключевых параметров.
- Тепловая нагрузка помещения – расчет холодопроизводительности и теплопроизводительности.
- Требуемый расход воздуха – объем воздуха, который должен обрабатываться в час.
- Тип монтажа – выбор между настенным, кассетным, канальным или напольно-потолочным исполнением.
- Уровень шума – допустимый уровень звукового давления для данного помещения.
- Параметры системы холодоснабжения или отопления – температура и давление теплоносителя.
- Количество теплообменников – двухтрубная или четырехтрубная схема в зависимости от необходимости одновременного охлаждения и обогрева.
Поддержка
Сопровождение проекта
Klimatrade предлагает полный спектр услуг для проектировщиков, монтажников и заказчиков.
- Подбор оборудования под задачи проекта с учетом всех требований.
- Технические консультации по выбору фанкойлов и сопутствующего оборудования.
- Помощь проектировщикам и инженерам в разработке систем кондиционирования.
- Подготовка технико-коммерческих предложений с расчетом стоимости.
- Техническое сопровождение на всех этапах реализации объекта.
Часто задаваемые вопросы
FAQ по фанкойлам
Ответы на популярные вопросы о фанкойлах и их эксплуатации.
Что такое фанкойл?
Фанкойл — это внутренний блок системы охлаждения и отопления, который использует воду в качестве теплоносителя для поддержания комфортной температуры в помещении.
Чем фанкойл отличается от кондиционера?
Кондиционер работает на хладагенте и имеет собственный холодильный контур, а фанкойл использует охлажденную или нагретую воду, поступающую от чиллера, теплового насоса или котла.
Какие бывают фанкойлы?
В зависимости от способа установки различают канальные, кассетные, настенные, напольно-потолочные и консольные фанкойлы. По количеству теплообменников – двухтрубные и четырехтрубные.
Что лучше: двухтрубный или четырехтрубный фанкойл?
Двухтрубная система работает либо на охлаждение, либо на нагрев. Четырехтрубная система позволяет одновременно охлаждать одни помещения и обогревать другие, обеспечивая максимальную гибкость эксплуатации.
Можно ли использовать фанкойл для отопления?
Да. При подаче горячей воды от котла или теплового насоса фанкойл эффективно работает в режиме отопления.
Требуется ли отвод конденсата?
Да. При работе на охлаждение образуется конденсат, который необходимо отводить через дренажную систему.
Насколько шумно работает фанкойл?
Современные фанкойлы отличаются низким уровнем шума и подходят для установки в офисах, гостиницах, жилых помещениях и других объектах с повышенными требованиями к акустическому комфорту.
